YS系列真空引水機組

我公司推出的YS系列真空引水成套機組結合了多年來我公司在真空引水行業上的生產經驗，在不斷改良更新后具有操作簡單、配置合理、引水效果良好的特點，廣泛應用于全國各大大型水廠、電廠、石油化工、造紙等領域，已替代通過安裝底閥往水泵灌水的傳統方式，大大提高了水泵的吸入性能，更加智能化、多元化、易操作化。

所屬分類

YS系列真空引水機組

產品詢價

產品中心

咨詢電話：0533-4685031

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

數量

-

+

庫存:

0

產品描述

參數

IS09001質量管理體系認證
山東眾邦真空設備有限公司

　　產品總述：

　　我公司推出的YS系列真空引水成套機組結合了多年來我公司在真空引水行業上的生產經驗，在不斷改良更新后具有操作簡單、配置合理、引水效果良好的特點，廣泛應用于全國各大大型水廠、電廠、石油化工、造紙等領域，已替代通過安裝底閥往水泵灌水的傳統方式，大大提高了水泵的吸入性能，更加智能化、多元化、易操作化。

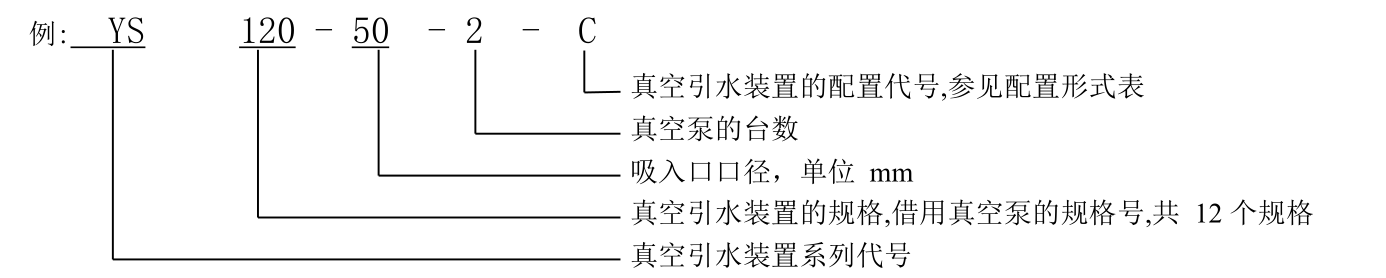

型號代號：

　　工作原理

　　水泵在運行前，必須使泵體內充滿水，本裝置利用液環真空泵對水泵抽真空,泵體內形成一定的真空度，使被抽吸的液體在大氣壓作用下沿吸水管進入水泵泵體內，當系統的真空度達到一定值(此值為可調值，推薦用戶根據現場引水高度及第一次引水時的情況自行調節，可調范圍為 0.2～1bar)或被抽吸的液體的液位達到一定的高度時，關閉引水裝置吸氣管路上的閥門，關閉真空泵，于是就可以啟動水泵了。

　　結構特點

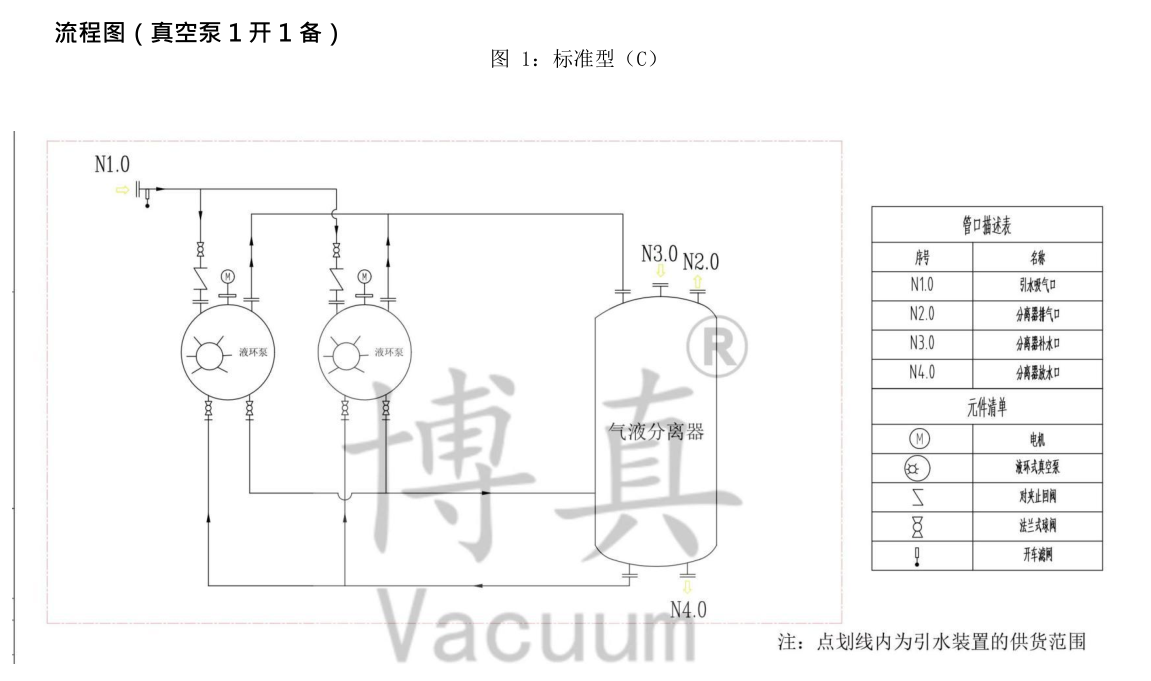

　　YS 系列真空引水裝置根據用戶的使用需求不同可分為簡易型、標準型和增強型三種不同的結構配置，如下表所示。　

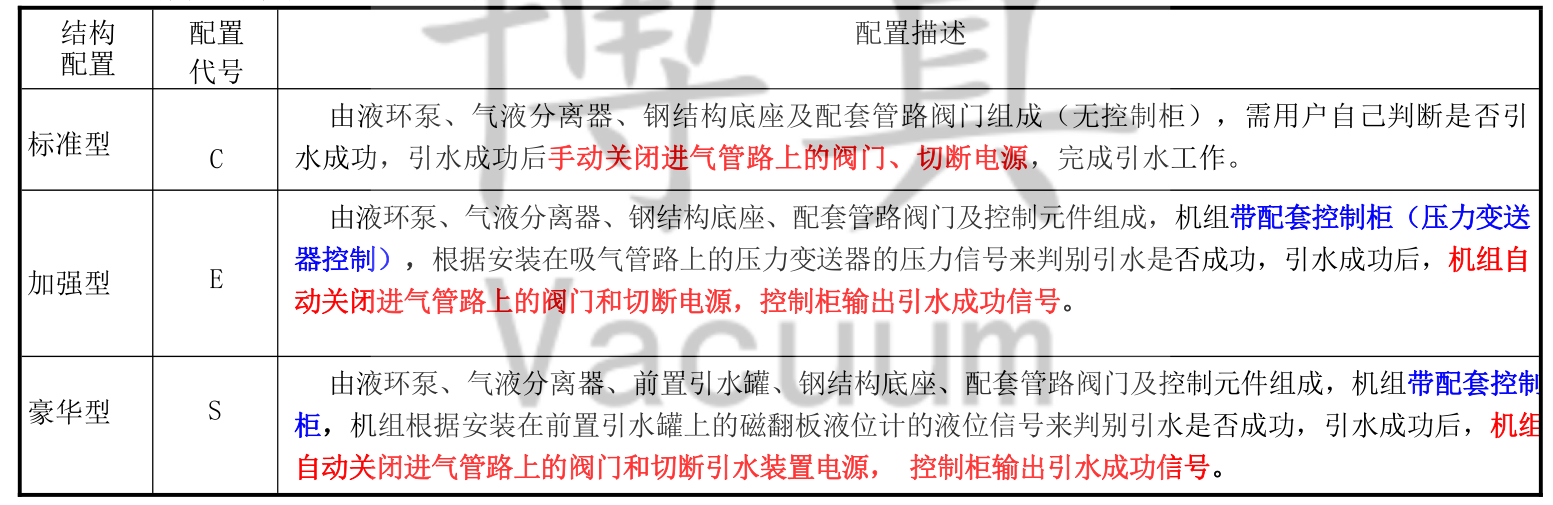

YS 系列真空引水裝置的配置形式

　　 ①機組材質：液環泵推薦選用普通材鑄鐵材質，如有防腐需求可選擇 304、316 不銹鋼材質。其余各零部件均可選用與液環泵材質匹配的適當材質。

　?、跉庖悍蛛x器：分離器大小配套使用，有利于工作液與氣體的有效分離，保證液環泵的正常工作。

　?、矍爸靡蓿号渲们爸靡?，可減少水(或其它液體)進入液環泵，從而大大增加機組的使用壽命。

　?、軆x器、儀表及電子元器件：引水裝置所配套均選用名牌廠家，以保證機組的正常運行。

　　性能參數

　　本系列真空引水裝置共有 12 個規格，可根據使用需要選用合適性能的產品(具體的選型方法參考相關章節的介紹)。主要性能參數如下：

　　口徑：25~100mm;氣量：最大約 10m3/min;引水體積：最大 30m3;

　　引水時間：推薦 5~10min;

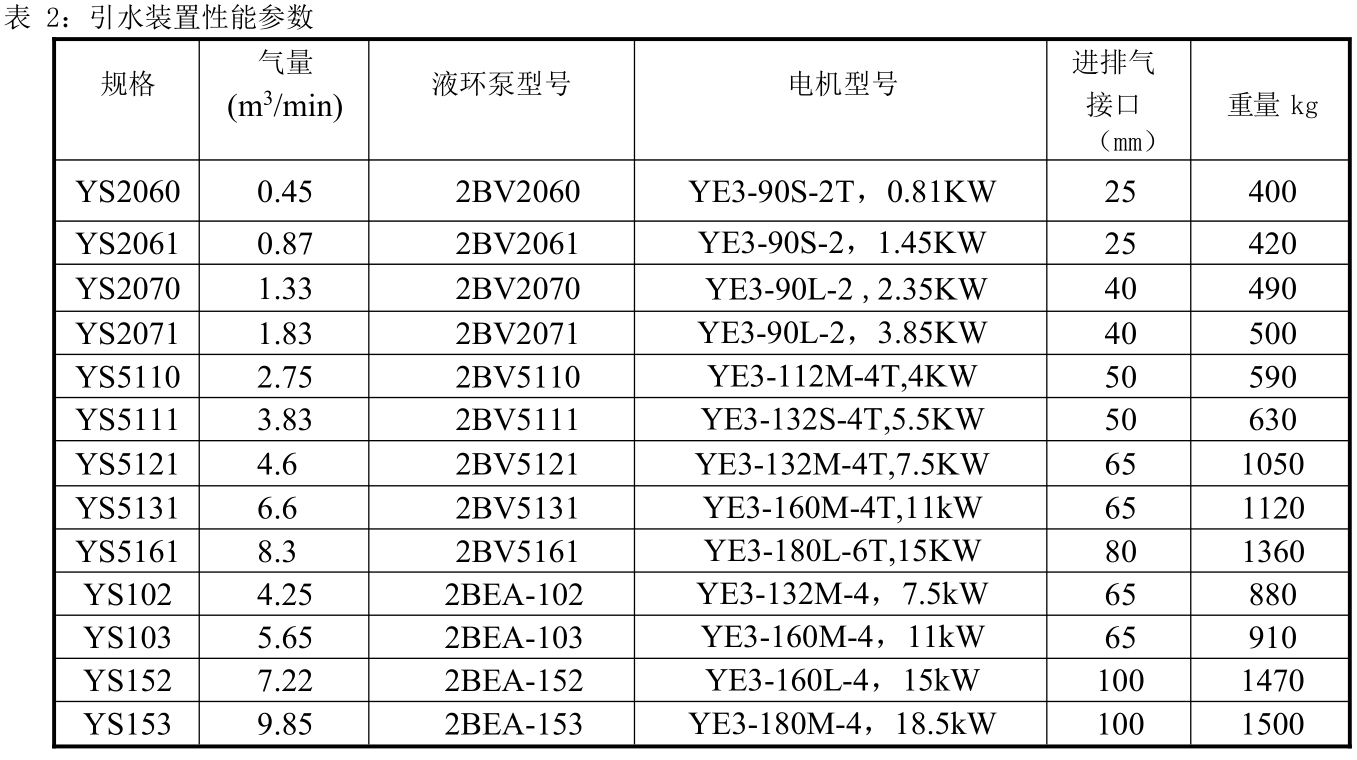

　　各規格的具體性能參數，見表 2。需要引水體積更大或氣量要求更大時，請與本公司技術部聯系相關選型或進行相關機組的配套設計。
